FPGA- & SoC-Projektbibliothek

Entdecken Sie ausgewählte Beispiele unserer FPGA- und SoC-Entwicklungsarbeit. Über 30 kurze Fallstudien, sortiert nach Halbleiterhersteller – von 10G-Networking und JESD204B-Datenerfassung bis hin zu SDI-Video, Radarverarbeitung und wiederverwendbaren IP-Cores.

Jeder Eintrag zeigt die Plattform, die Schnittstellen und die Funktion des Designs. Wenn Sie eine Aufgabe sehen, die Ihrer ähnelt: Unsere Ingenieure haben vergleichbare Architekturentscheidungen bereits getroffen – und bringen diese Erfahrung schneller in Ihr Projekt ein.

AMD

ADC/DAC-Repeater

Kintex® UltraScale™, MicroTCA, JESD204B, Linux, PCIe

Wir haben Firmware für ein MicroTCA-System entwickelt, die ADC-Daten im x86-CPU-System puffert und an den DAC weitergibt.

– 1 GSPS ADC, 8 Kanäle
– 2,8 GSPS DAC, 8 Kanäle
– DMA
– PCIe
ADC/DAC-Repeater auf Kintex UltraScale

Echtzeit-Controller für analoges Frontend

Zynq UltraScale+, SDR, AGC, IQ, AFE

Wir haben Algorithmen für AGC, IQ-Imbalance-Kompensation und DC-Offset-Korrektur auf einem Zynq UltraScale+ implementiert. Die IP-Cores und die Software steuern die ICs der analogen Frontend-Platine in Echtzeit mit den vorgegebenen Parametern. Die AGC ist tabellenbasiert. Für die IQ- und DC-Korrektur optimiert ein Surrogate-Algorithmus die einstellbaren Parameter von ADC und Mischer.

Echtzeit-Controller für analoges Frontend auf Zynq UltraScale+

Zuverlässige Hochgeschwindigkeits-Datenübertragung über 4x10G

Zynq UltraScale+, DPDK, 10G, UDP, DDR4

Wir haben eine zuverlässige Datenübertragungskette vom FPGA zum Server mit einer Gesamtbandbreite von bis zu 38 Gbit/s umgesetzt. Auf der Serverseite ermöglicht das DPDK-Framework den Empfang mit hoher Datenrate. Ein eigenes Protokoll mit Retransmission-Funktion wurde implementiert. Die Daten werden im externen DDR4-Speicher der PL zwischengespeichert.

Zuverlässige Datenübertragung über 4x10G

FPGA-Projekt zur Schnittstellenerweiterung

Artix™-7, MCU, ADC, SPI, I2C

– Big- und Little-Endian-Unterstützung für EMIF
– Direktzugriffsmodus der MCU auf Endpunkte
– Automatikmodus für das Round-Robin-Polling der Endpunkte
– Arbiter-Switch zum Wechsel der Zugriffsmodi
– ADC-Controller mit Daisy-Chain-Unterstützung und intern konfigurierbarem Medianfilter

FPGA zur Schnittstellenerweiterung

Zynq US+ 1G-Ethernet

Zynq UltraScale+, Networking, 1G, RPU, Cortex-R5, UDP

Eine Implementierung des UDP-Protokolls mit dem Hardware-Gigabit-Ethernet-Controller (GEM). Die Daten können sowohl vom PL- als auch vom PS-Subsystem übertragen werden.
– Hardware-UDP-Offloader
– AXI4-Stream-Datenschnittstellen
– Steuerungstreiber für die RPU
– Paketweiterleitung zwischen PL und PS anhand des IP-Ports

Zynq UltraScale+ 1G-Ethernet

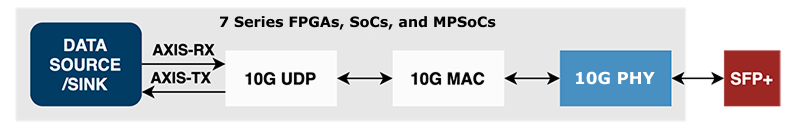

Zynq UltraScale+ 10G-Ethernet

Zynq UltraScale+, Networking, 10G, UDP

Eine Hardware-Implementierung des UDP-Protokolls und eines 10G-MAC.
– Hardware-10G-UDP-Offloader
– AXI4-Stream-Datenschnittstellen

Zynq UltraScale+ 10G-Ethernet

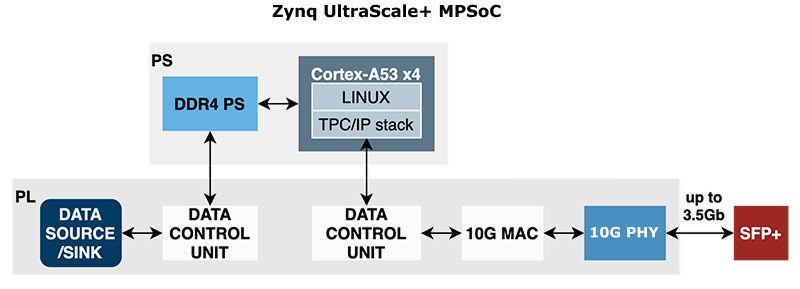

10G-TCP/IP mit Linux

Zynq UltraScale+, Linux, 10G, TCP/IP, DDR4

Das Design sorgt für eine zuverlässige Datenübertragung von der PL zu einem Server. Die Daten werden direkt aus dem PS-DDR4 über TCP/IP gesendet und erreichen eine Bandbreite von 3,5 Gbit/s über eine 10G-Schnittstelle.

10G-TCP/IP mit Linux

JESD204B-Datenübertragung zu Linux

Zynq UltraScale+, JESD204B, Linux, ADC, DAC

Ein Design für die Erfassung und das Streaming von Hochgeschwindigkeits-ADC- und -DAC-Daten von/zum PS-DDR4-Speicher. Das Subsystem wird über eine Linux-Anwendung gesteuert.

JESD204B-Datenübertragung zu Linux

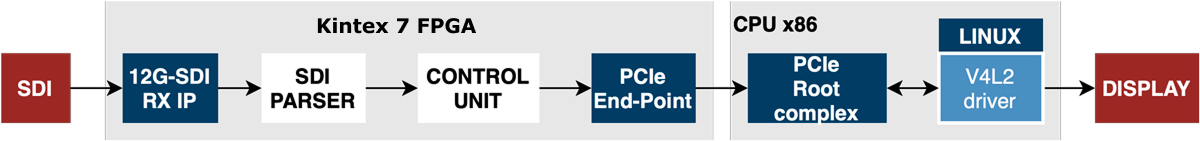

12G-SDI-Verarbeitung

Kintex-7, Linux, PCIe, SDI, Treiber

Der im Viewfinder-Produkt eingesetzte Kintex-7-FPGA erfasst das 12G-SDI-Signal und überträgt die Videodaten über PCIe an die x86-CPU. Linux empfängt den Videostrom über einen speziell entwickelten V4L-Treiber und gibt ihn auf dem Display aus.

12G-SDI-Verarbeitung

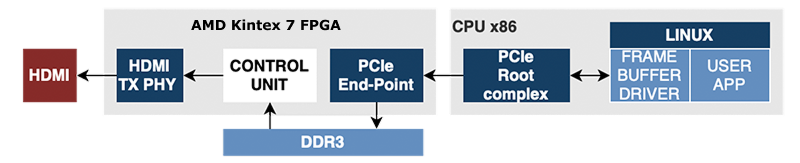

4K-HDMI-Bildpuffer

Kintex-7, Linux, PCIe, HDMI, 4K, Treiber
– Linux-Treiber für den Framebuffer
– Datenübertragung zwischen x86-CPU und Kintex-7 über PCIe
– DDR3 für die Bildpufferung
– Zwei HDMI-Ausgangsschnittstellen

Zum Fallbeispiel 4K-Framebuffer →

4K-HDMI-Bildpuffer

Impulsverarbeitung im Nanosekundenbereich

Kintex-7, UltraScale+, Linux, MicroTCA, PCIe, HLS, Simulink, JESD204B

Wir haben Firmware für ein MicroTCA-System zur statistischen Analyse von Impulsparametern im Nanosekundenbereich entwickelt.
– 2,7-GSPS-ADC mit 24 Kanälen
– High-Level-Synthese (HLS) für mathematische Berechnungen
– Datenaggregation unter Linux

Impulsverarbeitung im Nanosekundenbereich

Verarbeitung von Radardaten

Zynq UltraScale+, Cortex-R5, ARM, LVDS, 10G

Wir haben eine Leiterplatte und die Firmware für die Verarbeitung von Radardaten des ADAR6901 entwickelt.
– Zynq UltraScale+
– Cortex-R5 für die Radarsteuerung
– Treiber- und HAL-Entwicklung
– Hochgeschwindigkeits-LVDS-Schnittstelle
– DDR4 an der PL für die Datenspeicherung
– 10G-Schnittstelle für die Ausgabe der verarbeiteten Daten

Verarbeitung von Radardaten

Multirate-Filter

AMD, Simulink, HDL Coder, Artix-7

Mithilfe der HDL-Coder-Toolbox wurde aus dem Simulink-Modell ein Multirate-Filter-IP-Kern generiert. Das Signal wurde zur Realisierung einer Verzögerung im DDR3-Speicher gepuffert.

Multirate-Filter

Druckersteuerung

AMD, PCIe, Motor, Artix-7

Kundenspezifische Lösung für die Motorsteuerungslogik von Industriedruckern und die Zuführung von Rasterbildern.

Druckersteuerung

Prüfgeräte für die Fertigung

AMD, Zynq UltraScale+, MCU, Tests

Leiterplatte und FW/SW für Tests hochleistungsfähiger Zynq UltraScale+ SoM-Module am Produktionsstandort.

CoaXPress-Framegrabber-Firmware

Zynq UltraScale+, CoaXPress

CoaXPress-Framegrabber-Firmware für einen Zynq UltraScale+ MPSoC auf einer kundenspezifischen Leiterplatte, im Zusammenspiel mit einem Windows-10-Host.

CoaXPress-Framegrabber-Firmware

RFSoC-ADC-Datenerfassung

Zynq UltraScale+ RFSoC, ADC, SATA, SDR, I2C, SPI

Wir haben ein ADC-Datenerfassungssystem entwickelt, das Daten aus 3 ADC-Kanälen erfasst, an das PS überträgt und auf einem SATA-Laufwerk speichert. Die Hauptaufgabe bestand darin, die Daten lückenlos von der PL zum PS zu übertragen. Zusätzlich konfiguriert die Arm-Software das Taktsubsystem über I2C/SPI.

Der Zynq UltraScale+ RFSoC ist eine adaptive Ein-Chip-Funkplattform.

RFSoC-ADC-Datenerfassung

Mehrkanalige Treiber- und Monitor-Arrays für programmierbare Photonik

AMD, Spartan-7, Gowin GW1N, Photonik, PWM, TI DDC1128, FTDI FT601, USB 3.0, Raspberry Pi, Linux, Python, Closed-Loop-Regelung

Wir haben zwei FPGA-basierte Einheiten entwickelt, die den Regelkreis eines programmierbaren photonischen integrierten Schaltkreises schließen. Das Treiber-Array (MEDA) auf einem AMD Spartan-7 FPGA erzeugt 128 unabhängige PWM-Kanäle, mit denen die elektrische Ansteuerleistung des Chips geregelt wird.

Das Monitor-Array (MEMA) auf einem Gowin GW1N FPGA liest die optischen Leistungsmonitore des Chips über einen 128-Kanal-ADC TI DDC1128 aus und stellt eine programmierbare Versorgung von 0,5–5,0 V bereit.

Beide Einheiten sind über USB 3.0 mit einem Raspberry Pi 4 als Host verbunden. Eine Python-Anwendung unter Linux vergleicht die gemessene optische Ausgangsleistung mit dem Sollwert und passt die Ansteuersignale in Echtzeit an.

Blockschaltbild der FPGA-basierten Treiber- und Monitor-Arrays für einen programmierbaren photonischen Chip

FPGA-Controller für einen Nanosekunden-IR-Laser

AMD, Zynq UltraScale+ MPSoC, Analog Devices, JESD204B, DSP, Closed-Loop-Regelung, PROFINET, Hilscher netX 90, Lasersteuerung, Industrieautomation

Wir haben einen elektronischen Controller für einen Nanosekunden-IR-Laser zum Schneiden und Bohren von Metall und Keramik entwickelt. Der Controller basiert auf einem AMD Zynq UltraScale+ MPSoC mit ADC/DAC-Frontend von Analog Devices und formt jeden Impuls im geschlossenen Regelkreis: Ein Waveform-Analyzer liefert in Echtzeit Korrekturdaten an den Waveform-Generator. Zudem steuert der Controller Q-Switch, Stromversorgung, Pumpe und Kühlung und ist über PROFINET an Industrie-SPS angebunden.

  • ADC/DAC-Abtastrate bis 3 GSPS
  • Impulsfolgefrequenz bis 100 kHz
  • Impulsbreite ab 50 ns
  • Adaptive Impulsformung im geschlossenen Regelkreis
  • Integrierte Temperaturregelung und HMI
Blockschaltbild eines FPGA-basierten Nanosekunden-IR-Laser-Controllers auf AMD Zynq UltraScale+

Breitband-SDR-Satellitenmodem

AMD, Zynq UltraScale+, SDR, Zero-IF, JESD204B, 4x10G, AGC, IQ-Imbalance-Kompensation, Linux, REST/SNMP-API

Wir haben eine Hardware- und Softwareplattform für ein Satellitenmodem entwickelt. Die kompakte und skalierbare Lösung basiert auf einer Zynq UltraScale+ Plattform und einem eigens entwickelten Frontend mit Hochgeschwindigkeitswandlern sowie Modulatoren und Demodulatoren.

Das fertige Produkt bietet einen Frequenzbereich von 300 MHz bis 2 GHz, eine Bandbreite von bis zu 500 MHz, eine Zero-IF-Architektur, vielfältige Modulationsformate und Fehlerkorrekturcodierung.

Blockschaltbild eines Breitband-SDR-Satellitenmodems auf AMD Zynq UltraScale+

Multi-Beam-Satellitenmodem auf RFSoC

AMD, Zynq UltraScale+ RFSoC, Multi-Beam, Stern-/Mesh-Netzwerke, L2/L3-Routing, PetaLinux, RTOS, DDR4, 1000BASE-X

Wir haben ein Satellitenmodem der nächsten Generation entwickelt, das verschiedene Netzwerkkonfigurationen und erweiterte Funktionen unterstützt.

Die Lösung bietet flexible Netzwerktopologien, Multi-Beam-Fähigkeit, moderne Wellenformen (DVB-S2X, MF-TDMA), hohe Datenraten (40 Mbit/s pro Verbindung, 160 Mbit/s im Netzwerk) sowie Bridge- und Routing-Modi.

Blockschaltbild eines Multi-Beam-Satellitenmodems auf AMD Zynq UltraScale+ RFSoC

SDR-Modem für die Satellitenkommunikation

AMD, Zynq UltraScale+ RFSoC DFE, SDR, RF-ADC/DAC, Microchip VSC7440, L2/L3-Switching, SGMII, Gigabit-Ethernet, 10G, DDR4, redundante Stromversorgung

Ein leistungsstarkes Software-Defined-Radio-Modem (SDR) für die Satellitenkommunikation.

Das modulare Design umfasst ein anpassbares analoges Frontend mit LNAs, Verstärkerstufen und Filtern und unterstützt bis zu 8 Gigabit-Ethernet-Ports mit optionaler 10G-SFP+-Anbindung. Redundante Netzteile sorgen für einen zuverlässigen Betrieb in kritischen Kommunikationsanwendungen.

Blockschaltbild eines SDR-Satellitenmodems auf AMD Zynq UltraScale+ RFSoC DFE
Sie arbeiten an einem Zynq-, Kintex- oder RFSoC-Design? Sprechen Sie mit einem Ingenieur, der bereits ein ähnliches Design entwickelt hat.

Altera

Erweiterter PCIe-Endpunkt-IP-Kern

Kintex UltraScale, Artix-7, Linux, PCIe, Arria 10, Cyclone V
Herstellerübergreifender IP-Kern: ein Core-Wrapper für einen Multiplattform-PCIe-Controller mit bis zu 10 DMA-Kanälen und 6 BARs.
– Linux-Treiber
– Kintex UltraScale / Artix-7
– Arria 10 / Cyclone V

Erweiterter PCIe-Endpunkt-IP-Kern

3G/12G-SDI-Gearbox

Altera, Cyclone 10 GX, SDI
Es wurde ein komplettes Gerät für die Verarbeitung von 3G- und 12G-Signalen entwickelt. Ein kundenspezifischer Gearbox-IP-Kern für die Umwandlung zwischen 4x3G- und 12G-Streams wurde mit Unterstützung der Modi 2SI und SQD geliefert.

Zum Fallbeispiel 12G-SDI-Gearbox →

3G/12G-SDI-Gearbox

BIOS-Emulation

Altera, HyperRAM, Nios II, MAX 10, QSPI

BIOS-Emulator auf Basis von MAX 10 und HyperRAM für das sichere Booten von Altera-Chipsätzen.

BIOS-Emulation auf Altera MAX 10

Lattice Semiconductor

Bootloader-Entwicklung für die NX-FPGA-Familie

Lattice, RISC-V, Bootloader, FPGA, Certus-NX, CrossLink-NX

Entwicklung eines Bootloaders für die Lattice-NX-FPGA-Familie mit Unterstützung für externen QSPI-Flash-Speicher. Das Projekt umfasste die Hardware-Validierung auf Entwicklungsboards mit CrossLink-NX und Certus-NX. Der SDRAM-IP-Kern lässt sich an die NX-Architektur anpassen und zusammen mit dem synthetisierbaren RISC-V-Core einsetzen.

Lattice Certus-NX FPGA

Hybrides Gerät für Videoerfassung und -verarbeitung

Lattice, ECP5, HDMI, MIPI, H.265
Erfassung eines Videostroms, H.265-Komprimierung und Streaming ins Internet. Ein Lattice ECP5 übernimmt die Video-Vorverarbeitung, ein i.MX8-basiertes SoM die Komprimierung, das Streaming und die Anwendungslogik.

Hybrides Gerät für Videoerfassung und -verarbeitung

Einfacher L2-Switch-IP-Kern

Lattice, Ethernet
Ein einzelner physischer Ethernet-Port, den die Embedded-CPU und das MCU-SoM gemeinsam nutzen. Der Datenstrom wird anhand der MAC-Adressen der Geräte weitergeleitet.

Einfacher L2-Switch-IP-Kern auf Lattice

Videodekodierung und Ausgabe auf TFT-Panel

Lattice, H.264, H.265, MIPI, Display

Ein i.MX8-SoM dekodiert einen Video-TS-Stream und überträgt ihn über MIPI CSI-2 an den Lattice-FPGA, der das Bild auf einem TFT-Panel ausgibt.

Zum Fallbeispiel Videodekodierung →

Videodekodierung und Ausgabe auf TFT-Panel

Bildverarbeitung auf ECP5

Lattice, Bildverarbeitung, HyperRAM, Display

Ein Videostrom wird über die HDMI-Schnittstelle erfasst. Anschließend folgt eine Kette von Bildverarbeitungsschritten: Weißabgleich und Gammakorrektur, Zuschneiden, Skalieren und Drehen. Schließlich wird das Video auf dem TFT-Panel angezeigt.

Bildverarbeitung auf ECP5

Röntgenbildgebungssystem

Lattice, CMOS, AMD, 1G

Wir haben ein komplettes Gerät für die Bilderfassung mit 80 Röntgen-CMOS-Sensoren entwickelt. Ein Lattice MachXO3 FPGA erfasst und verarbeitet die Bilder vor und leitet sie per Daisy-Chain an das Artix-7-Motherboard weiter. FW-Updates und weitere Steuerungsvorgänge übernimmt eine externe MCU.

Röntgenbildgebungssystem

Röntgensensormodul

Lattice, ECP5, CMOS

Ein kleines Leiterplattenmodul mit zwei CMOS-Sensoren und einem Lattice ECP5 FPGA für Steuerung und Bildverarbeitung.

Röntgensensormodul

360°-Kamerasystem

Lattice, CrossLink-NX, MIPI CSI-2, LVDS, DDR, I2C, SPI, CAN-FD, MCU, Bildverarbeitung

Wir haben ein 360°-Kameraüberwachungssystem entwickelt, das vier PAL/NTSC-Kameras integriert. Jeder Stream kann skaliert, gedreht, gespiegelt und mit Markierungen überlagert werden.

Nutzer können einen Nachtmodus mit automatischer Beleuchtung aktivieren und die Videoparameter für jeden Stream einzeln einstellen. Alle Einstellungen werden gespeichert und lassen sich jederzeit wieder abrufen.

Blockschaltbild eines 4-Kanal-360°-Kamerasystems auf Lattice CrossLink-NX FPGA
Sie planen stromsparende Video- oder Steuerungslogik auf Lattice?

Als Lattice Certified Design Partner und FAE Service Partner helfen wir Ihnen, den richtigen Baustein auszuwählen und schnell in Betrieb zu nehmen.

Microchip

PolarFire Mini-PCIe-Karte

Microchip, PolarFire, Mini-PCIe

Wir haben eine Mini-PCIe-Karte mit einem PolarFire MPF300 FPGA entwickelt. Hauptmerkmale:

  • IO-Anschluss mit MGTs
  • 4 GB DDR4
  • PCIe x1, Gen 2
PolarFire Mini-PCIe-Karte

PolarFire PCIe-FMC-Trägerkarte

Microchip, PolarFire, FMC, PCIe

Wir haben eine High-End-Verarbeitungskarte mit einem PolarFire MPF500 FPGA entwickelt. Hauptmerkmale:

  • 8 Lanes PCIe Gen2
  • SFP+-Cage
  • FireFly x4
  • Micro-USB
  • 16 GB DDR4
  • FMC-HPC-Anschluss
PolarFire PCIe-FMC-Trägerkarte

PolarFire Mini-PCIe-3G-SDI-Karte

Microchip, PolarFire, Mini-PCIe

Wir haben eine Mini-PCIe-3G-SDI-Karte mit einem PolarFire MPF300 FPGA entwickelt. Hauptmerkmale:

  • 3G-SDI-Aufnahme und -Wiedergabe
  • 4 GB DDR4
  • PCIe x1, Gen 2
PolarFire Mini-PCIe-3G-SDI-Karte

PolarFire SoM-Modul

Microchip, PolarFire, SoM

Wir haben ein PolarFire MPF300 SoM-Modul entwickelt.

PolarFire SoM-Modul

3G-SDI-Videoerfassung und -wiedergabe

Microchip, PolarFire, SDI

FPGA-Firmware, Linux-Treiber für den Host-PC und API für die Erfassung und Wiedergabe von 3G-SDI-Videostreams.

3G-SDI-Videoerfassung und -wiedergabe

NVIDIA

3G-SDI-Stream mit H.265-Komprimierung

Artix7, Linux, PCIe, Jetson Nano, Treiber, H.265, SDI
Das Gerät komprimiert einen 3G-SDI-Eingangsstrom mit einem H.265-Encoder. Ein V4L2-Treiber bereitet den PCIe-Datenstrom für die Verarbeitung durch GStreamer und den NVIDIA-Hardware-Codec auf. Linux regelt die Ausgabebitrate anhand des geschätzten Netzwerkdurchsatzes (QoS). Die PCIe-Verbindung ermöglicht eine Codierungskette mit geringer Latenz.

3G-SDI-Stream mit H.265-Komprimierung
