FPGA-basierte Videodekodierung für HMI-Displays im öffentlichen Verkehr

Das Projekt auf einen Blick: Für einen kanadischen Anbieter kostengünstiger Fahrgastinformationssysteme entwickelte Promwad FPGA-Firmware, die Videodaten über Ethernet oder von einer Kamera empfängt, dekodiert und auf TFT-Displays in Fahrzeugen über LVDS- und DSI-Schnittstellen ausgibt. Die Firmware unterstützt die Größenanpassung und Drehung von Videobildern sowie die Einblendung von Text. Sie ist für die gesamte Lattice-ECP-Familie vereinheitlicht und kann somit auch auf kostengünstigen ECP-FPGAs eingesetzt werden. Das Ergebnis ist eine kostengünstige und flexible Videoverarbeitungslösung für Fahrgastinformationsdisplays auf Basis des Lattice ECP5 und eines Variscite-iMX8-Moduls.

Kunde

Ein kanadischer Anbieter kostengünstiger Informationslösungen für den öffentlichen Verkehr.

Herausforderung

Die entwickelte Hardware verfügt über folgende wesentliche Merkmale:

Parallele RGB-Videoschnittstelle
LVDS-Displayschnittstelle
CSI- und DSI-Schnittstellen
Im FPGA integrierter Ethernet-Switch (bis zu Gigabit-Ethernet)
Plattformen: Lattice ECP5, Variscite-iMX8-Modul
Konverter von einer parallelen Videoschnittstelle auf LVDS / CSI

Lösung

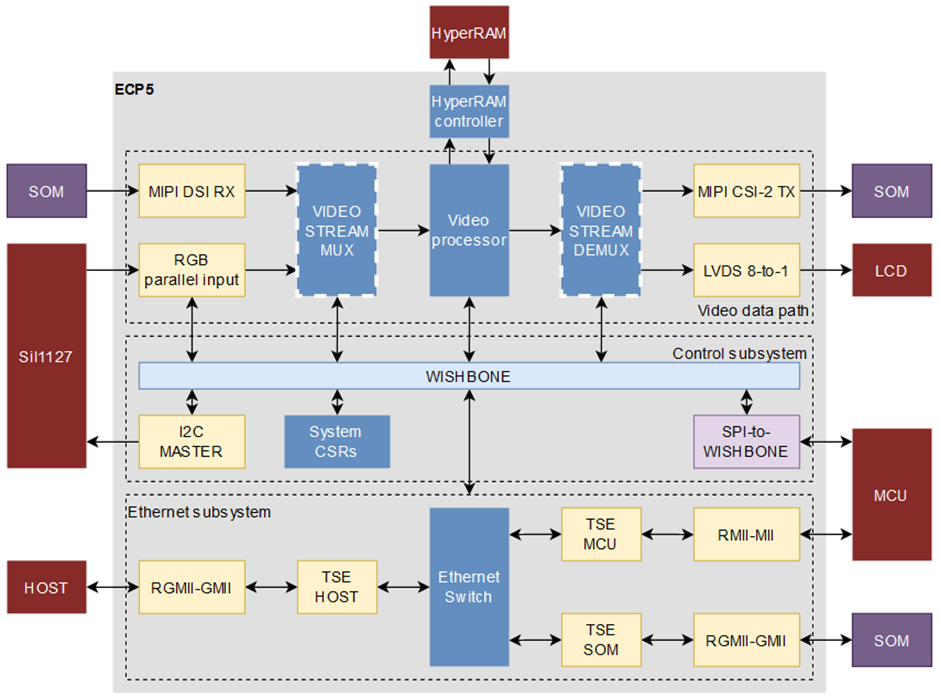

1. Hardwareentwicklung

Wir entwickelten die FPGA-Firmware, die Videodaten über Ethernet oder von einer Videokamera empfängt, verarbeitet und anschließend über das Netzwerk, LVDS oder DSI ausgibt. Dieser Ansatz bildet eine FPGA-basierte Pipeline für die Displayausgabe, die für HMI-Systeme im öffentlichen Verkehr mit mehreren Videoquellen und Displayschnittstellen optimiert ist. Die Firmware ist für die gesamte ECP-Familie vereinheitlicht und kann auf kostengünstigen Lattice-ECP-Chips eingesetzt werden.

2. Softwareentwicklung

Geschäftlicher Nutzen

Unser Kunde erhielt eine Lösung zur Videodekodierung und Ausgabe auf einem TFT-Display. Diese Lösung bietet zahlreiche Videoverarbeitungsfunktionen wie Größenanpassung, Drehung, Dekodierung und Kodierung sowie die Einblendung von Bildschirmtexten (OSD). Diese erweiterten Funktionen ermöglichen es unserem Kunden, Videostreams effizient zu verarbeiten, die Ausgabequalität zu verbessern und die Benutzerfreundlichkeit zu erhöhen.
